In realtà questo è il circuito che uso come termostato milleusi, è semplice ed economico , sopratutto nel mio caso visto che ho un cassetto pieno di uA741.
Dato che è piuttosto datato come OpAmp volevo sfruttarlo per impieghi poco onerosi e questa applicazione è proprio quello che il dottore ordina...

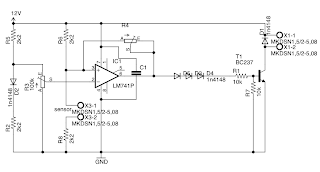

lo schema è più meno standard come comparatore, parti degne di nota sono :
i diodi d2..d4 servono ad evitare il fastidioso rimbalzare dell'uscita nel momento in cui cambia, alzando il punto di conduzione di T1 si evita l'incertezza, inevitabile, dato che il 741 non commuta bello netto, ma indugia tra il su e il giù.
R4 che per inciso è da 1MOhm, serve per regolare l'isteresi.
D1 Blocca le tensioni inverse se l'uscita è collegata ad un relais.
D2 è il riferimento di tensione quasi stabile.
Come sensore si usa un transistor in TO220. per lo meno io l'ho usato perchè mi veniva comodo per avvitarlo al metallo del riscaldatore.
Dato che è piuttosto datato come OpAmp volevo sfruttarlo per impieghi poco onerosi e questa applicazione è proprio quello che il dottore ordina...
lo schema è più meno standard come comparatore, parti degne di nota sono :
i diodi d2..d4 servono ad evitare il fastidioso rimbalzare dell'uscita nel momento in cui cambia, alzando il punto di conduzione di T1 si evita l'incertezza, inevitabile, dato che il 741 non commuta bello netto, ma indugia tra il su e il giù.
R4 che per inciso è da 1MOhm, serve per regolare l'isteresi.
D1 Blocca le tensioni inverse se l'uscita è collegata ad un relais.
D2 è il riferimento di tensione quasi stabile.
Come sensore si usa un transistor in TO220. per lo meno io l'ho usato perchè mi veniva comodo per avvitarlo al metallo del riscaldatore.
il mio sito dove c'è lo schema il layout del PCB e tutto il resto in formato EAGLE
